BBR VT CONA CMF Flachspannglieder
Das Europäisch zugelassene Vorspannsystem CONA® CMF (mit oder ohne Verbund) ist ein Mehrlitzen-System für interne Anwendungen, bei denen die Verankerung in sehr schlanken Betonquerschnitten erfolgen muss. Das Standardkabel hat 2 bis 4 Litzen. Typische Einsatzorte sind Parkhäuser, Wohn- und Geschäftsgebäude, Einkaufs- und Verteilzentren.

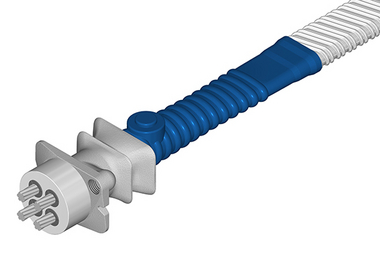

CONA CMF S1

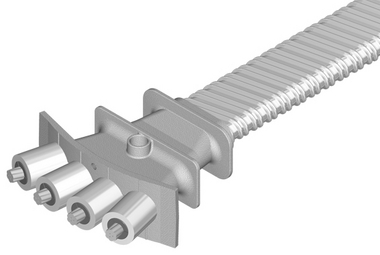

CONA CMF S2
CONA CMF S1 Kopplung H (fest & beweglich)

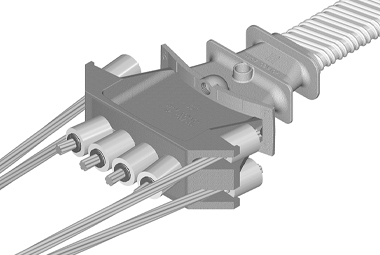

CONA CMF S2 Kopplung K (fest)
Wesentliche Merkmale
- Verankerungen mit Konfigurationen von 2 bis zu 6 Litzen erhältlich
- Kompakte, leichte Verankerungen, optimiert für 12,9 mm oder 15,7 mm Durchmesser, 1.860 MPa Litze
- Anwendung der vollen Vorspannkraft bei sehr niedrigen Betonfestigkeiten fcm,0 = 17/23MPa (CONA CMF S1)
- Fortschrittliches, firmeneigenes Lastübertragungselement für sehr kleine Spannglied-Mittenabstände, Betonrandabstände und Plattendicke'
- Feste Kopplungen zum Verbinden von Spanngliedern
- Flaches Ripprohr aus verzinktem Stahl oder Kunststoff umhüllt das Spannglied
- Bei Anwendungen im Verbund werden die Hüllrohre mit Hochleistungsmörtel BBR verfüllt.
- Bei Anwendungen ohne Verbund können die Hüllrohre mit Fett/Wachs oder zirkulierender Trockenluft ausinjiziert werden.
- Nachspannbare & austauschbare Spannglieder, perfekt geeignet für langfristige Inspektion und Wartung
- Vollständig gekapselte und elektrisch isolierte Spannglieder bieten das höchstmögliche Maß an Korrosionsschutz
- Europäische Technische Bewertung und CE-Kennzeichnung
CONA CMF Bewertung
Laden Sie die neueste europäische technische Bewertung von CONA CMF herunter.
Zur Download Seite
BIM
CONA CMF CAD und 3D-Dateien herunterladen
Besuchen Sie unsere BIM-Seite
